透明塑料制品注塑成型工藝，你都了解嗎？

更新日期：2023-11-29 09:42:11

　　透明塑料制品注塑成型工藝，你都了解嗎？

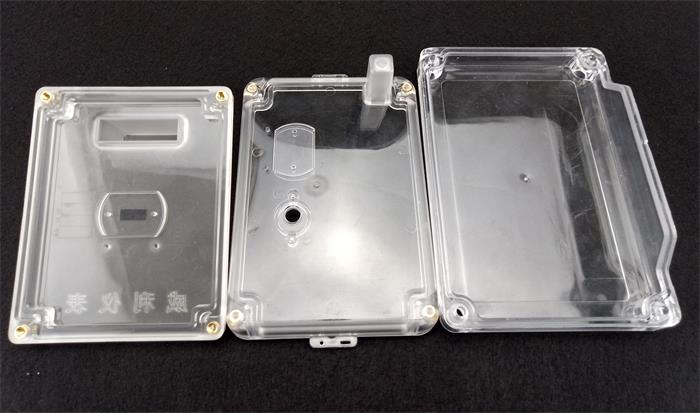

　　注塑加工時(shí)透明塑料由于透光率要高，必然要求塑料制品表面質(zhì)量要求嚴(yán)格，不能有任何斑紋、氣孔、泛白。霧暈、黑點(diǎn)、變色、光澤不佳等缺陷，因而在整個(gè)注塑過程對(duì)原料、設(shè)備。模具、甚至產(chǎn)品的設(shè)計(jì)，都要十分注意和提出嚴(yán)格甚至特殊的要求。

　　其次由于透明塑料多為熔點(diǎn)高、流動(dòng)性差，因此為了讓產(chǎn)品的表面質(zhì)量，往往要在機(jī)高溫度、注射壓力、注射速度等工藝參數(shù)作細(xì)微調(diào)整，使注塑料時(shí)既能充滿模，又不會(huì)產(chǎn)生內(nèi)應(yīng)力而引起產(chǎn)品變形和開裂。因此從原料準(zhǔn)備，對(duì)設(shè)備和模具要求、注塑工藝和產(chǎn)品的原料處理幾方面都要進(jìn)行嚴(yán)格的操作。

　　一、料的準(zhǔn)備與干燥由于在塑料中含有任何一點(diǎn)雜質(zhì)，都可能影響產(chǎn)品的透明度，因此和儲(chǔ)存、運(yùn)輸。加料過程中，須注意密封，讓原料干凈。特別是原料中含有水分，加熱后會(huì)引起原料變質(zhì)，所以一定要干燥，并在注塑時(shí)，加料須使用干燥料斗。

　　還要注意一點(diǎn)的是干燥過程中，輸入的空氣應(yīng)經(jīng)過濾、除濕，以便保 證不會(huì)污染原料。其干燥工藝如，透明塑料的干燥工藝：材料工藝干燥溫度(℃)干燥時(shí)間(h)料層厚度(mm)備注pmma70～802～430～40pc120～130>6<30采用熱風(fēng)循環(huán)干燥pet140～1803～4采用連續(xù)干燥加料裝置為佳

　　二、機(jī)筒、螺桿及其附件的清潔為防止原料污染和在螺桿及附件凹陷處存有舊料或雜質(zhì)，特別熱穩(wěn)定性差的樹脂存在，因此在使用前、停機(jī)后都應(yīng)用螺桿清洗劑清洗干凈各件，使其不得粘有雜質(zhì)，當(dāng)沒有螺桿清洗劑時(shí)，可用pe、ps等樹脂清洗螺桿。

　　當(dāng)臨時(shí)停機(jī)時(shí)，為防止原料在高溫下停留時(shí)間長，引起解降，應(yīng)將干燥機(jī)和機(jī)筒溫度降低，如pc、pmma等機(jī)筒溫度都要降至160℃以下。(料斗溫度對(duì)于pc應(yīng)降至100℃以下)

　　三、在模具設(shè)計(jì)上應(yīng)注意的問題(包括產(chǎn)品的設(shè)計(jì))為了防止出現(xiàn)回流動(dòng)不暢，或冷卻不均造成塑料成型不良，產(chǎn)生表面缺陷和變質(zhì)，一般在模具設(shè)計(jì)時(shí)，應(yīng)注意以下幾點(diǎn)。

　　a=壁厚應(yīng)盡量均勻一致，脫模斜度要足夠大;

　　b=過渡部分應(yīng)逐步。圓滑過渡，防止有尖角。銳邊產(chǎn)生，特別是pc產(chǎn)品一定不要有缺口;

　　c=澆口。流道盡可能寬大、粗短，且應(yīng)根據(jù)收縮冷凝過程設(shè)置澆口位置，必要時(shí)應(yīng)加冷料井;

　　d=模具表面應(yīng)光潔，粗糙度低(建議低于0.8);

　　e=排氣孔。槽要足夠，以及時(shí)排出空氣和熔體中的氣體;

　　f=除pet外，壁厚不要太薄，一般不得小于lmm。
